供配電系統

供配電系統由高低壓配電線路，變電站(包括配電站）和用電設備組成。

1、高低壓配電線路：從降壓變電站把電力送到配電變壓器或將配電變電站的電力送到用電單位的線路。配電線路電壓為3.6kV~40.5kV，稱高壓配電線路；配電電壓不超過1kV、頻率不超過1000Hz、直流不超過1500V，稱低壓配電線路。配電線路的建設要求安全可靠，保持供電連續性，減少線路損失，提高輸電效率，保證電能質量良好。

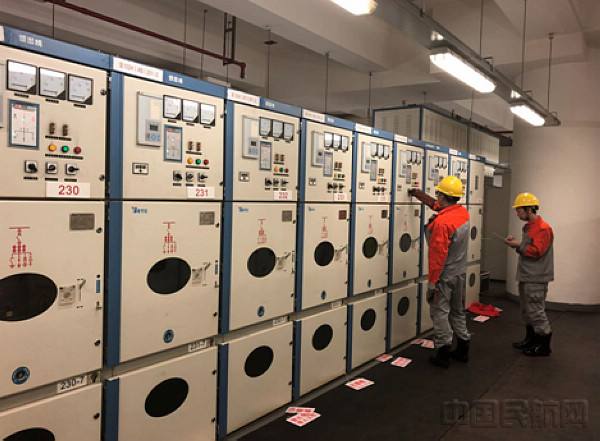

2、變電站：電力系統中對電壓和電流進行變換，接受電能及分配電能的場所。在發電廠內的變電站是升壓變電站，其作用是將發電機發出的電能升壓后饋送到高壓電網中。變電站內的電氣設備分為一次設備和二次設備。一次設備指直接生產、輸送、分配和使用電能的設備，二次設備是指對一次設備和系統的運行工況進行測量、監視、控制和保護的設備。

3、用電設備：用電設備按用途可分為動力用電設備、工藝用電設備、電熱用電設備、實驗用電設備和照明用電設備等。





擴展資料：

供配電系統分類：

1、一次變壓的供配電系統：只有一個變電所的一次變壓供配電系統。對于用電設備組成較少的小型工廠與日常生活區，通常只需要一個能將6至10kV電壓降為380V與220V電壓的車間變電所。

2、二次變壓的供配電系統：對于大型工廠和某些電力負荷較大的中型工廠，一般會(huì )采用具有總降壓變電所的二次變壓供電系統。這種供配電系統多采用35至110kV電源進線，先由總降壓變電所將電壓降為6至10kV，然后經過高壓配電線路將電能輸送到各車間變電所，最后再將6至10kV的電壓降至380V與220V，供低壓用電設備使用。而高壓用電設備則直接由總降壓變電所的6至10kV母線供電。

3、低壓供配電系統：對于一些無高壓用電設備且用電設備總容量較小的小型工廠，有時也會(huì )直接采用380V與220V低壓電源進線，只需通過一個低壓配電室將電能直接分配給各車間低壓用電設備使用即可。在這種供配電方式下，由于電線較為集中，因此最好專門設計一套處理方案，以防止意外接觸或者電流過載所導致的安全事故。
